屏蔽应用

EMI 屏蔽弹簧

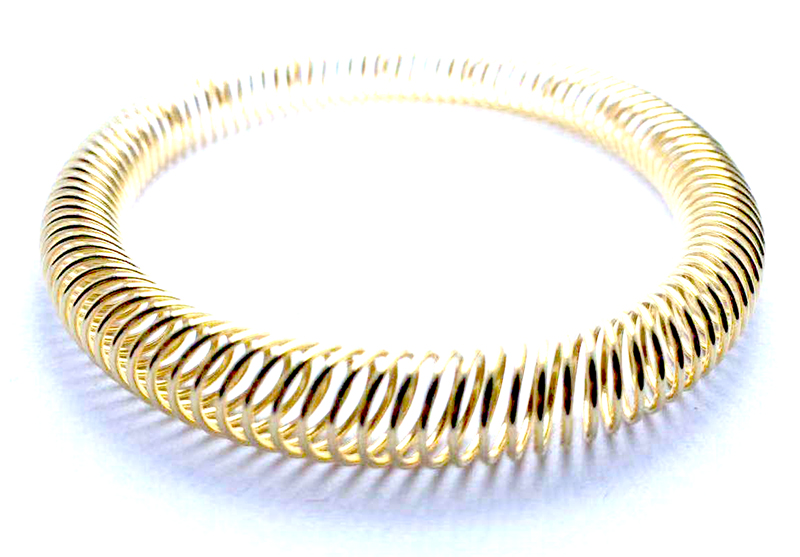

  使用SIBOLI®斜圈弹簧，您可以保护设计中的敏感电子元件免受传导或辐射的电磁干扰（EMI）和射频干扰（RFI）的有害影响。我们弹簧的独立线圈可起到多触点作用，以在屏蔽应用中实现最佳导电性，即使在冲击和振动下也能确保一致、可靠的接触。SIBOLI Spring在广泛的电磁干扰频谱范围内提供卓越的衰减，特别在高频、小型封装应用中尤为有效。对于希望在降低尺寸，重量和系统复杂性的同时提高设备性能的设计人员而言，它是理想的选择。

电磁干扰屏蔽弹簧安装配置

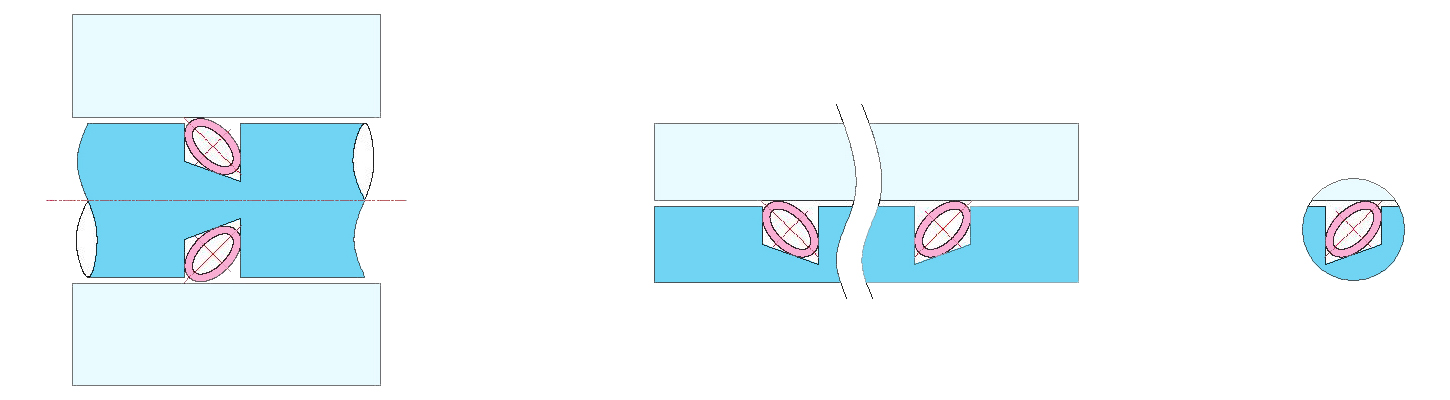

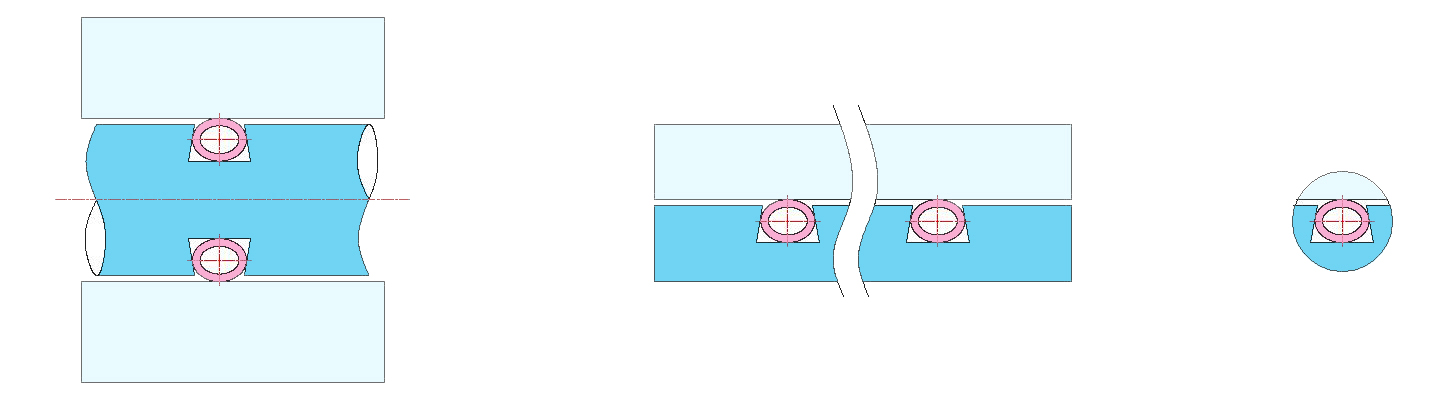

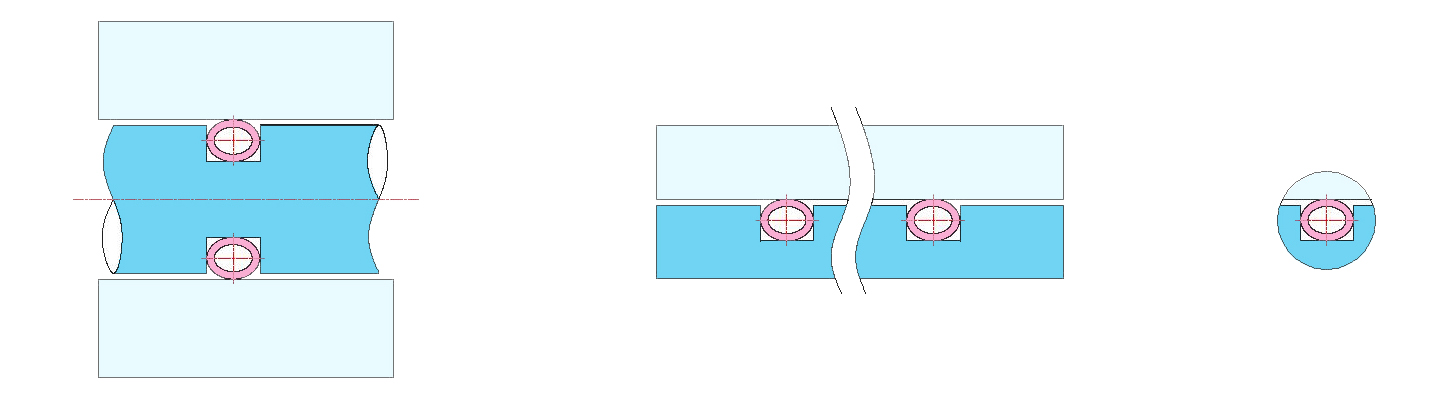

  对于电磁干扰/射频干扰屏蔽应用，SIBOLI®斜圈弹簧可以按焊接环或条状供应。环通常安装在壳体安装或活塞安装配置中。条状弹簧与其他紧固技术配合使用。SIBOLI Spring 可以与各种凹槽形状配对使用，以优化屏蔽效果。这里给出些例子。

矩形槽   最容易加工

燕尾槽 最适合于将弹簧固定到位

锥形槽 最佳的力控制

V 形槽 最佳导电性

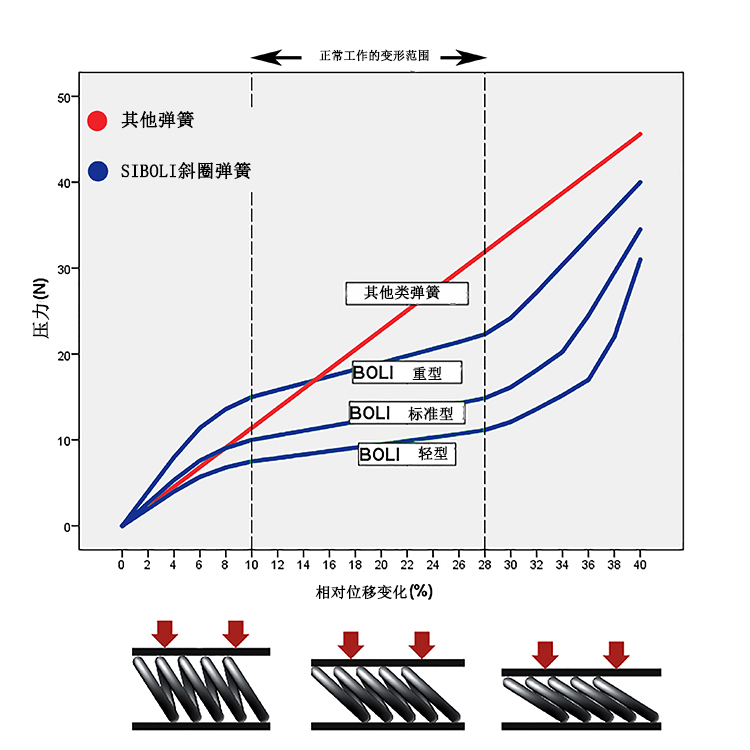

电磁干扰屏蔽弹簧力

  许多设计因素，包括线材、线径、线圈高度、弹簧力和电镀厚度，都会影响我们的 SIBOLI® 斜圈弹簧的性能。我们可以精确控制这些参数中的每一项，以设计一个您满意的屏蔽弹簧。下面我们来看看 SIBOLI® Spring 与其他屏蔽技术的区别。

电磁干扰屏蔽弹簧材料和电镀

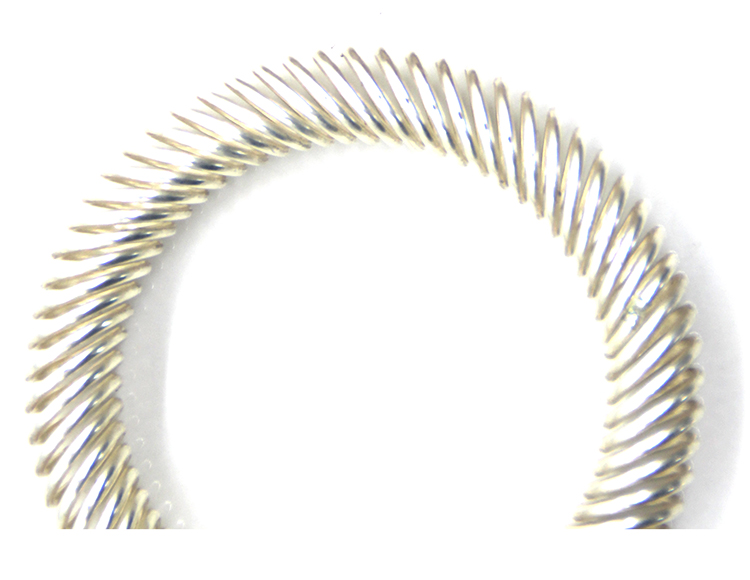

 优质铜合金和不锈钢基线材料因其优异的机械和电气性能而被选作电磁干扰屏蔽的 SIBOLI ® 斜圈弹簧材料。我们的铜合金具有足够的导电性，无需电镀即可应用于多个领域中。在相同的弹簧尺寸情况下，我们的不锈钢材料的每单位压力值高于铜，其导电性可以通过电镀来增强。

电磁干扰屏蔽弹簧尺寸

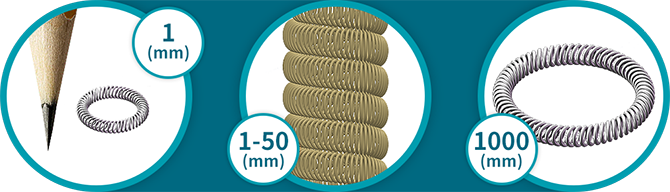

  我们的弹簧提供各种尺寸的非焊接长度（用于简单或复杂的凹槽配置），以及 0.020" （.51 mm） ID 的焊接环。由于每个弹簧的设计都满足您应用的独特要求，因此我们不提供"标准"尺寸和类型。但您可以通过常用直径和横截面的数据库，进行便捷且个性化的选择。

电磁干扰屏蔽弹簧方向

  我们的SIBOLI®斜圈弹簧可以设计成以径向或轴向方向受力的结构。对于外壳或活塞安装设计，通常建议使用径向受力弹簧。轴向受力弹簧常用于面与面之间的安装。

径向受力弹簧 径向弯曲的线圈弹簧的压缩力沿着弧形或圆环的半径垂直于中心线。	轴向受力弹簧 轴向线圈弹簧的压缩力沿着弧线或圆环的轴线，平行于中心线。

  在不同的结构中有不同的选择，您不确定用哪种结构的情况下，您可以咨询我们的销售工程师，我们会告诉您正确的选择。

  一些设计师使用我们的弹簧用于机械地锁定、锁定或固定关键机器部件。也有些人用它来屏蔽 EMI/RFI。还有的人用我们的弹簧电传导和接地能力。无论您如何使用它，您都将增加性能、提高可靠性并获得竞争优势。
